Detalles de producto referencia:
CLL20V (con salida vertical)
CLL20H (con salida horizontal)
Descripción:

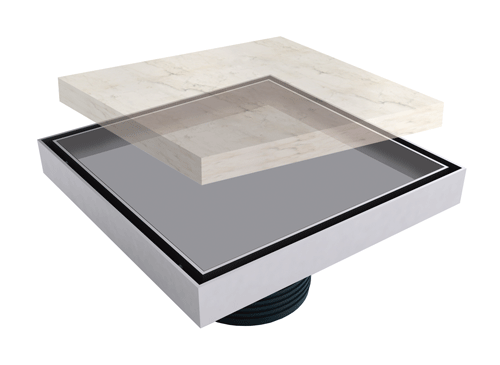

Sumidero sifónico de 200×200 mm, con reja rellenable de acero inoxidable. Cuerpo sifónico y válvula antirretorno en polipropileno totalmente desmontables. La parte superior cilíndrica se puede cortar para ajustarla al pavimento final, según las necesidades de la instalación. La altura, por tanto, será variable y oscilará entre 30 y 105 mm desde la impermeabilización. Incluye manguito y caldereta de salida horizontal o vertical de Ø50 mm con anilla de pinzamiento para tela impermeabilizante SKY de 1,5×2 m, también incluida.
Material:
Reja rellenable en acero inoxidable AISI 304.
El cuerpo sifónico y la caldereta son de polipropileno.
La tornillería es de acero inoxidable.
Tela impermeabilizante SKY de geotextil de 1,5×2 m
Caudal de evacuación: 0,8 l/s
1. Reja rellenable inoxidable 20×20
2. Tapa anti-olor
3. Válvula antirretorno extraíble
4. Sifón
5. Marco inoxidable
6. Tela impermeabilizante SKY
7. Brida
8. Junta EPDM
9. Caldereta
10. Manguito de unión H/H para conectar a
cualquier tubo de Ø50 mm
Datos técnicos ref. CLL20V :
Medidas en mm
Datos técnicos ref. CLL20H :
Medidas en mm
Incluye:
Caldereta Vertical
Ref. CALD101V
Caldereta Horizontal
Ref. CALD100H
Tela Impermeabilizante de 2 x 1,5 m
Ref. TELA
Manguito de unión
Ref. MANGUITO
